案例分析(四)

　　背景資料

　　某公司中標承建該市城郊結合交通改擴建高架工程，該高架上部結構現....應力鋼筋混凝土連續...橋梁..距離地面高15m，寬17.5m，主線長720m，橋梁中線軸線位于既有

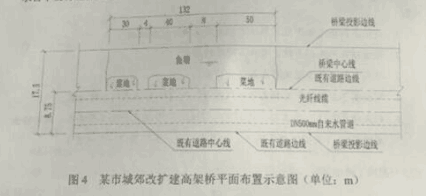

　　道路邊線。在既有道路中心線附近有埋深1.5m的現狀DN500...水管道和光纖...，平面布置如圖4所示。高架橋跨越132m魚塘和菜地。設計跨徑組合為41.5+49+41.5m。其余為標準。跨徑組合

　　為(28+28+28)m×7聯。支架法施工。下部結構為。。。墩身下按10.5m×6.5m×3.3m承臺(埋深在光纖攬下0.5m)，承臺下設有直徑1.2m，深18m的人工挖孔灌注樁。

　　項目部進場后編制的施工組織設計提出了“支架地基加固處理”和“滿堂支架設計”兩個專項方案，在“支架地基加固處理”專項方案中，項目部認為在支架地基預壓時的荷載應是不小于支架

　　地基承受的混凝土結構物恒載的1.2倍即可，并根據相關規定組織召開了專家論證會，邀請了含本項目技術負責人在內的四位專家對方案內容

　　進行了論證，專項方案經論證后，專家組提出了應補充該工程上部結構施工流程及支架地基預壓荷載算需修改完善的指導意見，項目部未按專家組要求補充該工程上部結構施工流程和支架地基預壓荷載驗算，只

　　將其他少量問題做了修改，上報項目總監和建設單位項目負責人審批時未能通過。

　　問題

　　1、寫出改工程上部結構施工流程(自箱梁鋼筋驗收完成到落架結束，混凝土采用一次澆筑法。)

　　2、編寫“支架地基加固處理”專項方案的主要因素是什么?

　　3、“支架地基加固處理”后的合格判定標準是什么?

　　4、項目部在支架地基預壓方案中，還有哪些因素應進入預壓荷載計算?

　　5、該項目中除了“DN500自來水管，光纖線纜保護方案”和“預應力張拉專項方案”以外還有拿些內容屬于“危險性較大的分部分項工程”范圍為上報專項方案，請補充。

　　6、項目部邀請了含本項目部技術負責人在內的四位專家對兩個專項方案進行論證的結果是否有效?如無效請說明理由并寫出正確做法。

　　案例分析(五)

　　背景資料

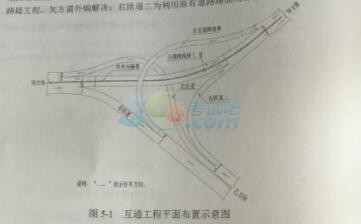

　　某公司承建一座城市互通工程，工程內容包括①主線跨線橋②左隧道跨線橋。③左隧道一，④右隧道一⑤右隧道二等五個單位工程。平面布置如圖5-1所示。兩隧跨線橋均為預應力混凝土連續....，其余匝道均為道路工程。主線跨線橋跨越左匝道一。,,,,

　　左匝道一為半挖半填路基工程，挖方除就地利用外。剩余土方用于右匝道一;右匝道一采用混凝土擋墻..工程。...右匝道二為利用原有道路面局部改造工程。

　　主線跨線橋I的第2聯為(30m+48m+30m)預應力混凝土連續箱梁，其預應力張拉端鋼...橫斷面布置如圖5-2所示。預應力鋼紋線采用直徑15.2mm高強低松弛鋼絞線。每根鋼絞線由7根鋼絲..而成。代號S22的鋼絞線束由15根鋼絞線組成，其在箱梁內的管道長度為108.2m。

　　圖5-2 主線跨線橋I第2聯箱梁預應力張拉端鋼絞線束橫斷面布置示意圖

　　由于工程位于交通主干道，交通組織難度大，因此，建設單位對施工單位提出總體施工要求如下：

　　(1)總體施工組織計劃安排應本著先易后難的原則，逐步實現互通的各向交通通行任務;

　　(2)施工期間應盡量減少對交通的干擾，優先考慮主線交通通行。

　　根據工程特點，施工單位編制的總體施工組織設計中，除了按照建設單位的要求確定了五個子單位工程的開工和完工的時間順序外，還制定了如下事宜;

　　事件一：為限制超高車輛通行，主線跨線橋和左匝道跨線橋施工期間，在相應的道路上設置車輛通行限高門架，其設置的位置選擇在圖5-1中所示的A—K的道路橫斷面處。

　　事件二，兩座跨線橋施工均在跨越道路的位置采用鋼管-型鋼(貝雷桁架)組合門式支架方案，并采取了安全防護促使。

　　事件三，編制了主線跨線橋1的第2聯箱梁預應力的施工方案如下：

　　(1)該預應力管道的豎向布置為曲線行駛，確定了排氣孔和排水孔在管道中的位置;

　　(2)預應力鋼絞線的張拉采用兩端張拉方式;

　　(3)確定了預應力鋼絞線張拉順序的原則和各種剛拉線束的張拉順序;

　　(4)確定了預應力鋼絞線張拉的工作長度為100cm，并計算了鋼絞線的用量。

　　問題

　　1.寫出五個子單位工程符合交通通行條件的先后順序(用背景資料中各個子單位工程的代號“①-⑤”及“→”表示)

　　2.事件一中，主線跨線橋和左匝道跨線橋施工期間應分別在哪些位置設置限高門架?(用圖5-1中所示的道路橫斷面的代號“A-K”表示)

　　3.事件二中，兩座跨線橋施工時應設置多少座組合門式支架?指出組合門式支架應采取哪些安全防護措施?

　　4.事件三中，預應力管道的排氣孔應分別設置在管道的哪些位置?

　　5.事件三中，寫出預應力鋼絞線張拉順序的原則，并給出圖5-2中各鋼絞線束的張拉順序。(用圖5-2中所示的鋼絞線束的代號“S11-S23”及“→”表示)

　　6.事件三中，結合北京資料，列式計算圖5-2中代號為S22的蘇喲有鋼絞線束需用多少鋼絞線制作而成?
